修復QIDI Q1 Pro的離奇故障

2026-04-28 1mo ago

在改用 X1C 之後我的啟迪 Q1 Pro 已經快兩個月沒有插電了，昨天想說拿來印點東西，順便拿熱倉乾燥一下線材

把熱倉和熱床依序打開熱了大概一個小時後，打開熱端準備開始列印
結果開了熱端過了幾分鐘後，機器黑掉了，伴隨一些 magic smoke 的味道

因為在忙沒時間修，就先拔掉不管，想說要不電源炸了，要不主板炸了（因為整台都黑掉了）
24V 電供多的是，主板我也有多，工具頭主板是有多，但是他是以前有點問題過熱會秀斗的板子
昨天晚上突然決定來查修一下
先把背板拆了，主板沒看到什麼問題，聞一聞電供也沒有味道，於是插電測試，正常點亮

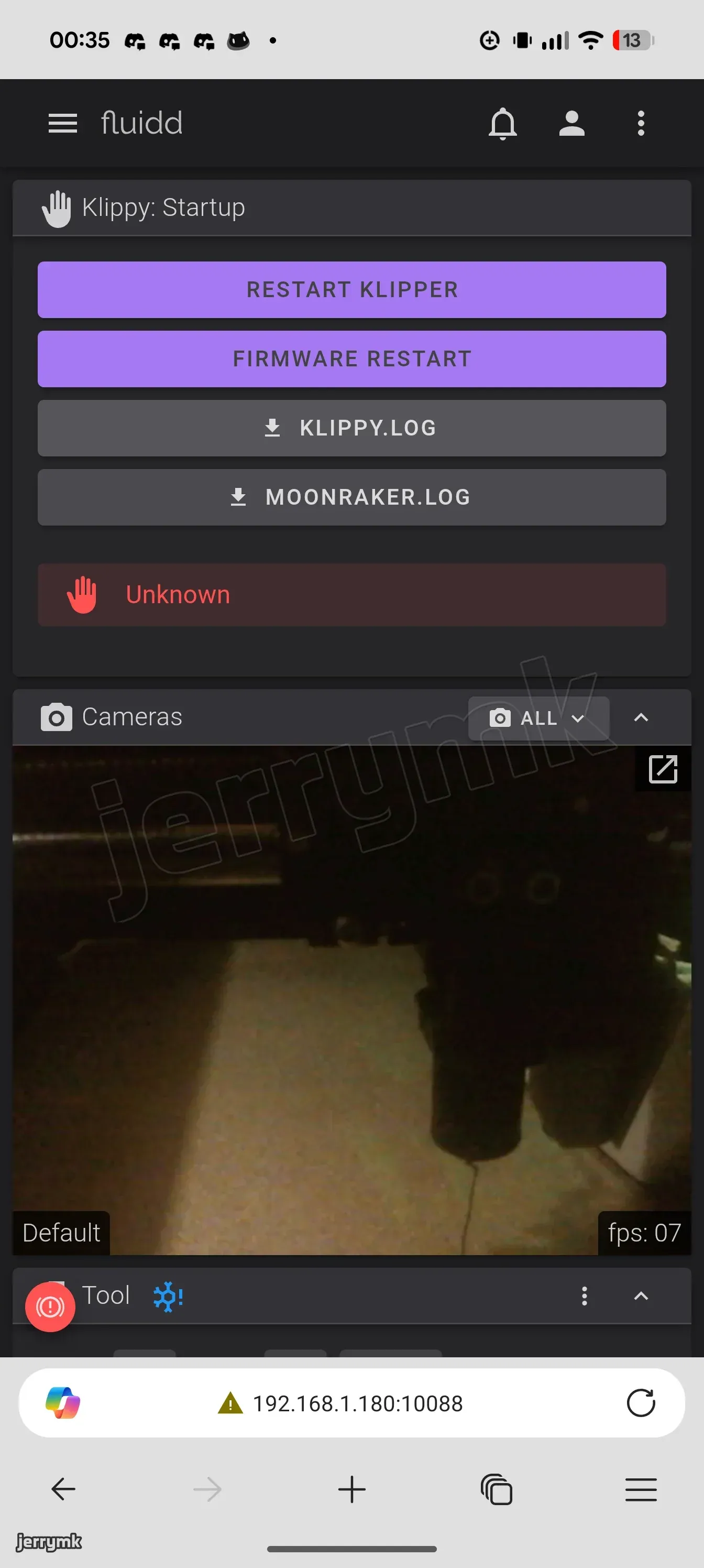

然而 Klipper 無法啟動，查 log 發現工具頭 mcu 連不上。

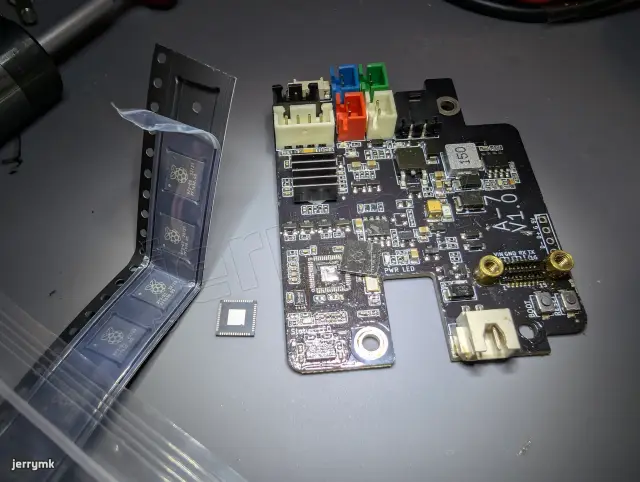

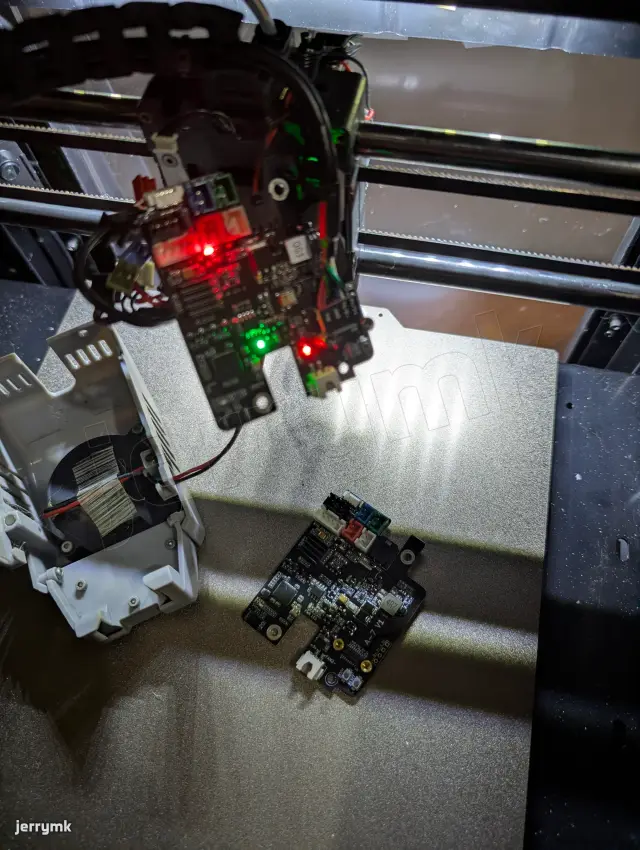

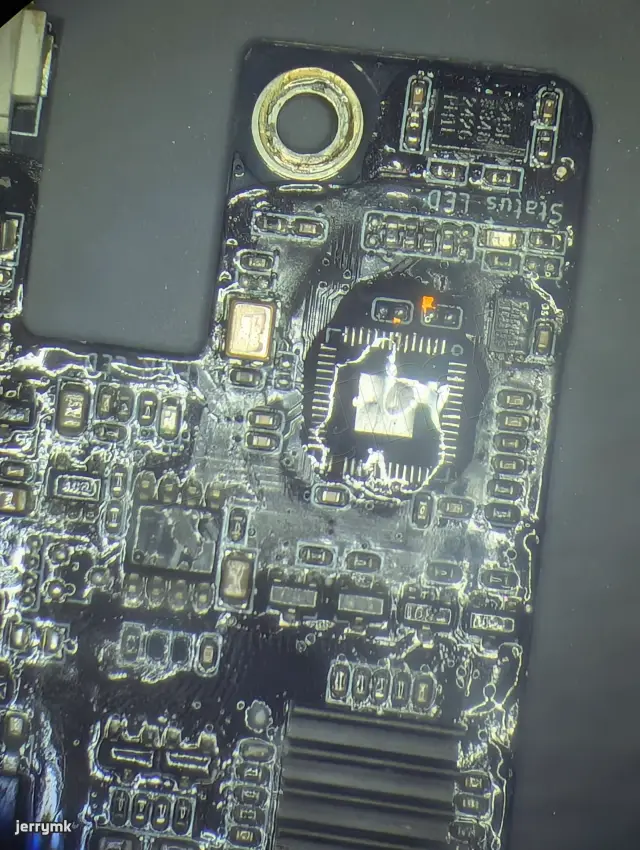

於是我換了之前有點問題的板子，就正常了。因為新的板子表面塗滿環氧，不太想修那張，因此把舊的板子的 RP2040 換掉。

板子換上，正常開機，所以就是工具板炸了嘛。依序打開熱倉加熱器、熱床，都沒有問題，直到一打開熱端，機器又黑掉了……
結果因為擠出機風扇有異音我稍微仔細看了一下風扇，發現熱端風扇怎麼樣都不轉。接著我把同為 24V 部件冷卻風扇插到熱端風扇插座，結果也不會轉，所以就是熱端風扇的 MOS 炸了嘛。
接下來應該就是把熱端風扇插到部件冷卻的插座上試試看？沒有，這樣不就要炸兩個通道了。我先用電表測阻值，也沒有短路啊。於是我用電供測試風扇，果不其然，通電後實為整個大短路。
剛好我也有熱端的備品，就把上面的風扇拿來用了。

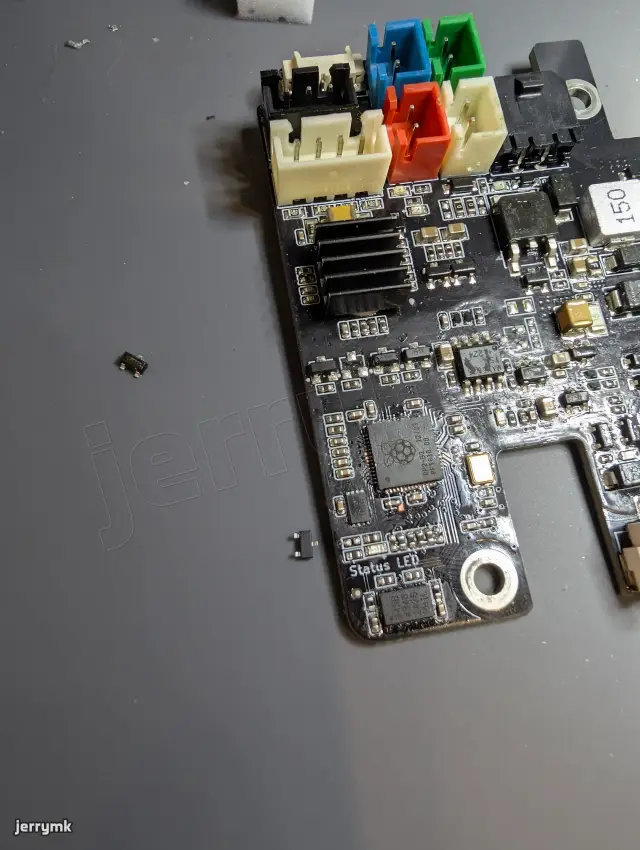

接下來是修 MOS，SOT23 上標示著 RO，查了一下我的零件盒沒有一樣標示的，所以上網查了一下，唯一 SOT23 的 NMOS 就是 YFW3400。

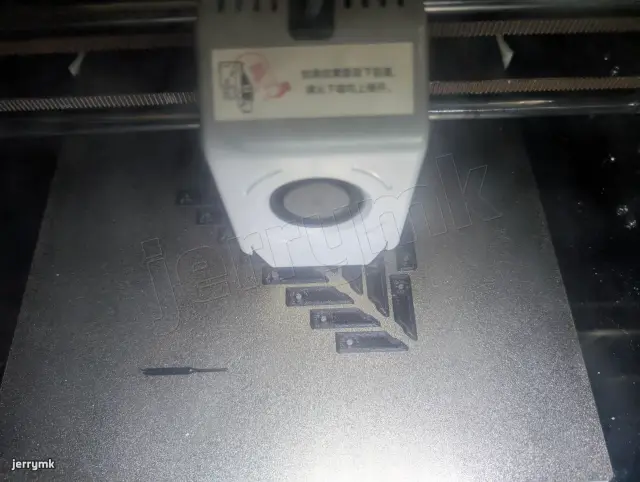

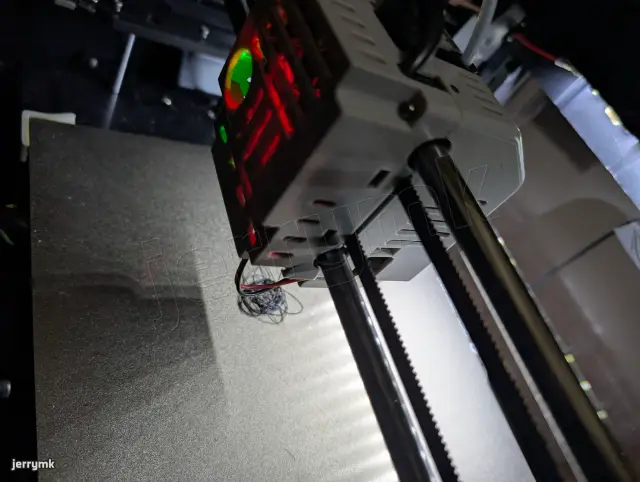

這怎麼看就是中國版的 AO3400 嘛，於是換上後，全部搞定。
