緣起

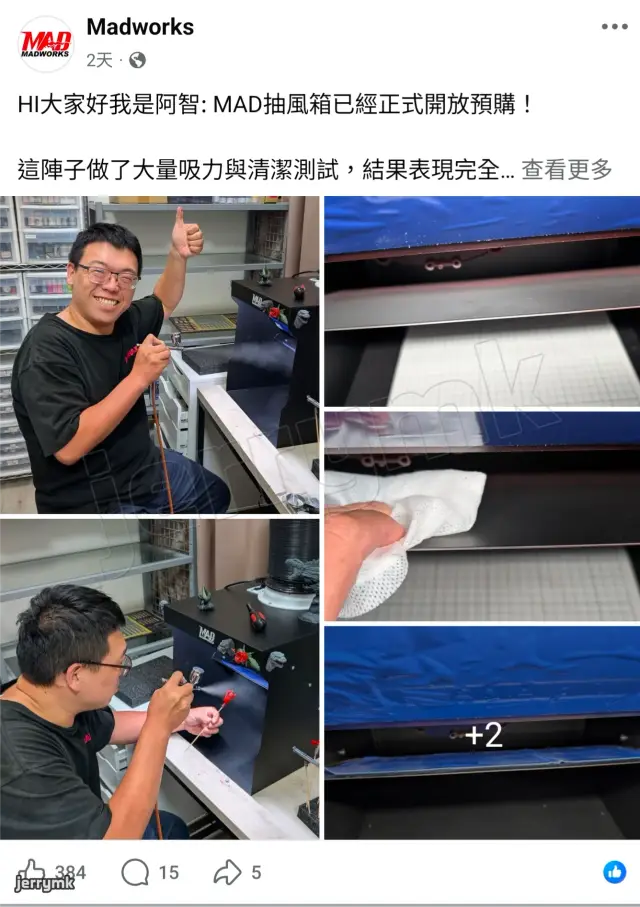

看了 MadWorks 的抽風箱後，我覺得我也想要一個抽風箱。當時焊接是有買一個小型 HEPA 過濾型抽風管，但是它實在是太吵了，風量也不是很大。而當時也（想像）有噴大型物品的需求，因此抽風箱是個非常有吸引力的下一個升級。

是很想支持 MadWorks 的抽風箱，但是
一來是他的實在是太小了，38.5cm 寬，我當時想做的專案根本不夠用，焊接等其他操作也侷限很大，
二來價格不算是特別便宜，六千多（對中小量訂製品來說定價應該很積極了啦，但… 自己做的性價比似乎不會輸），
三來我沒有很想等那麼久。我也的確在四五個月之前就得到了完全能使用的抽風箱了。

最終結果也應證了我這個決策是正確的，簡單來說就是我用直流無刷可變速風機，可實現智慧控制、調速等功能，可以安靜到 24 小時幫房間換氣，也可以猛到噴漆都沒有味道。抽焊接的煙霧超級安靜且效果超好，而噴漆的抽風量也很夠了。

風扇

Threads Post on 2025/11/21 threads.com

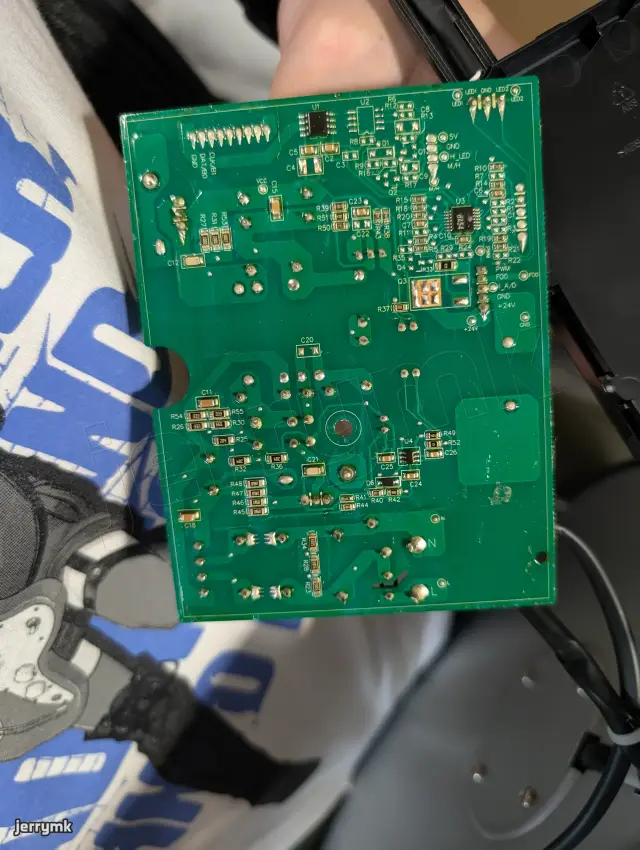

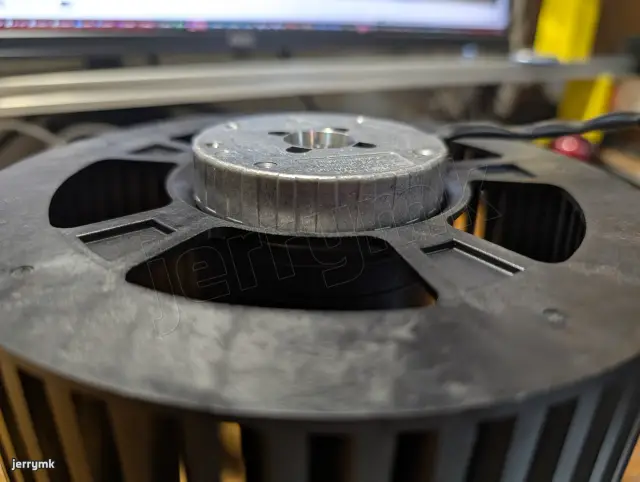

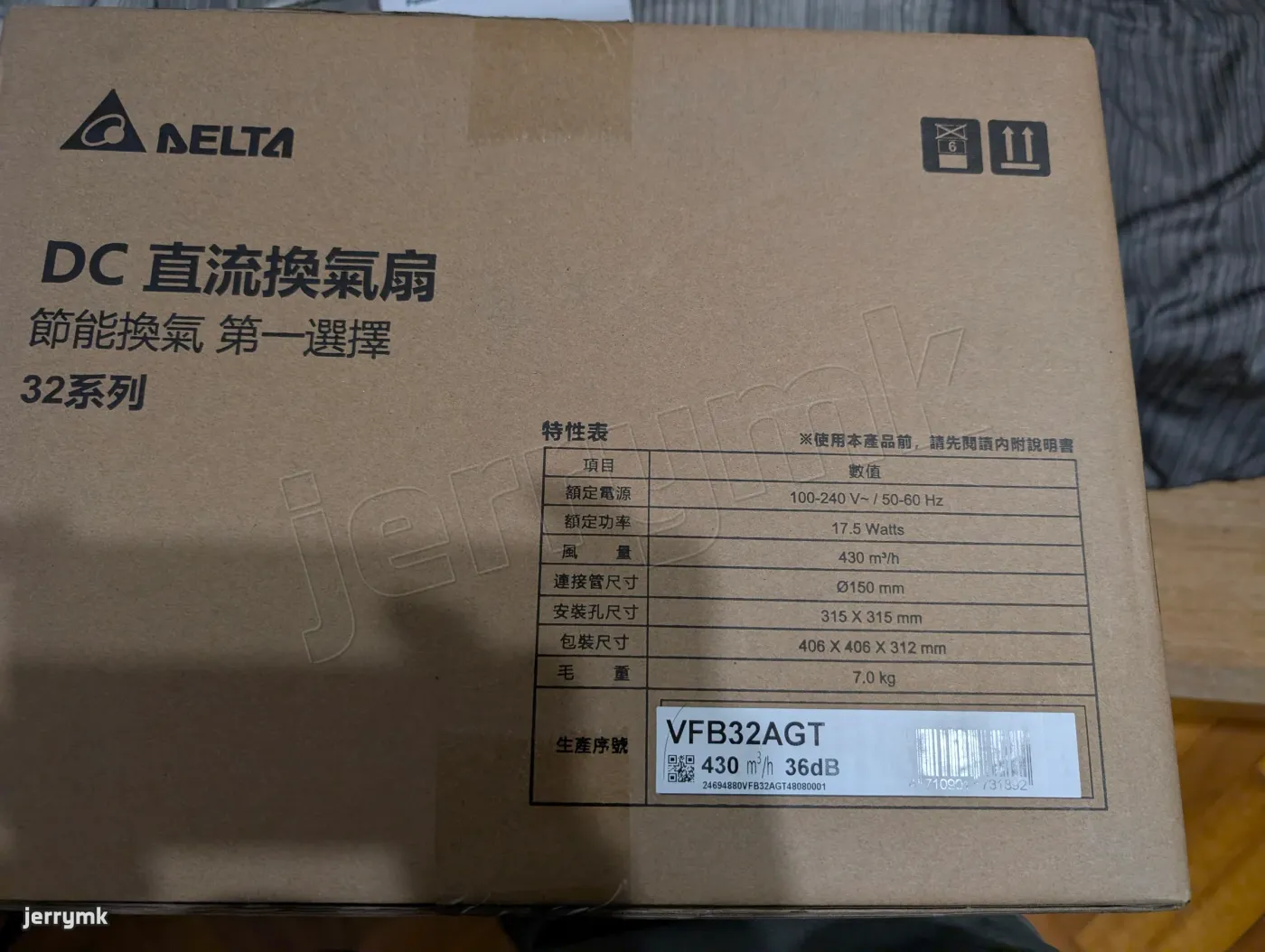

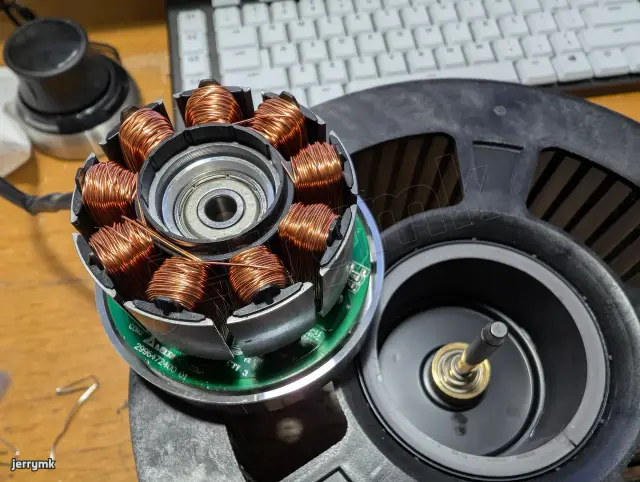

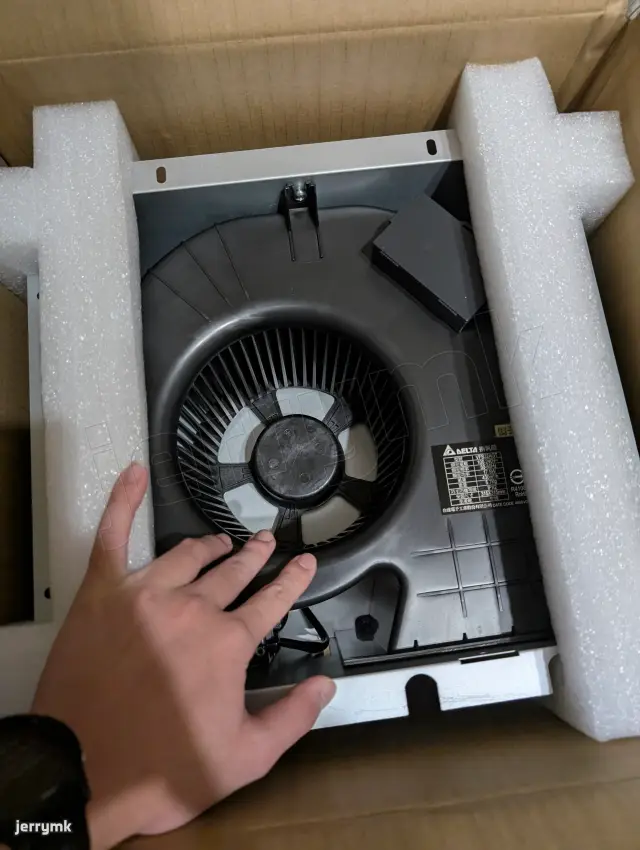

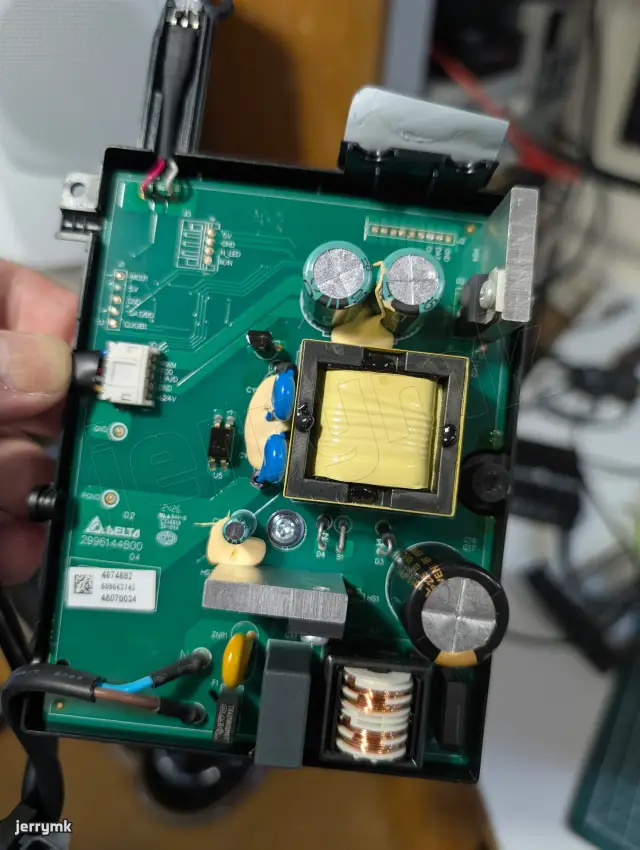

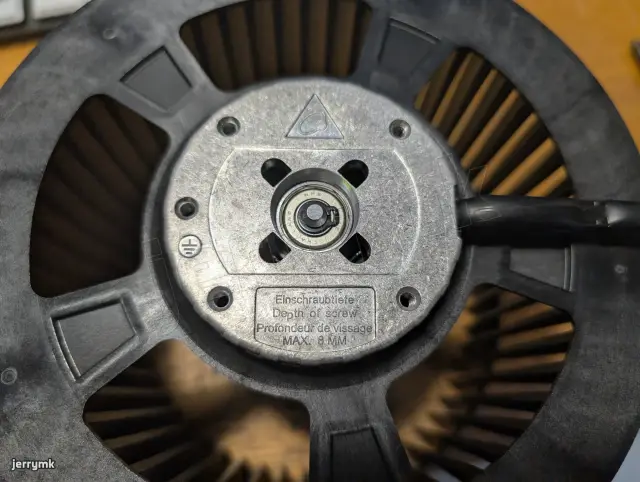

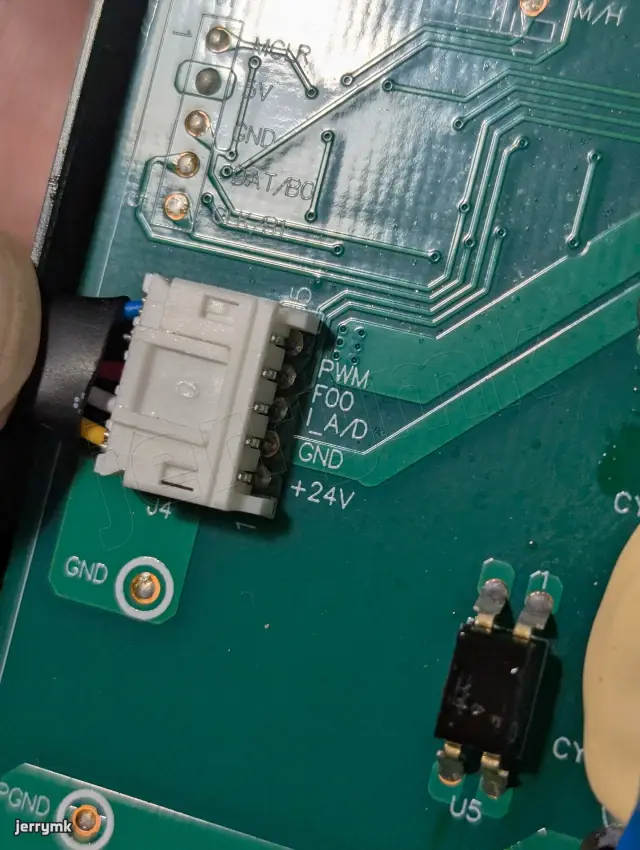

拆開這個台達的廁所風扇，這是一個直流無刷馬達的風扇，裡面果然是有一個高品質的電源供應器 + 轉速驅動器。而讓我驚喜的是風扇本身似乎也是挺開放的直流風扇，吃的就是普通 24V 和 PWM 訊號。

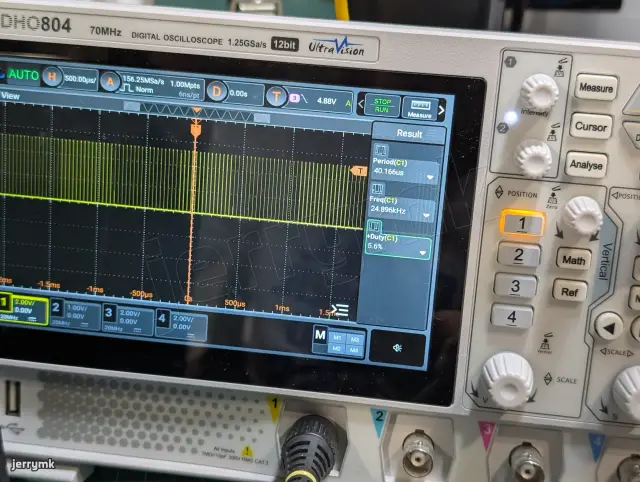

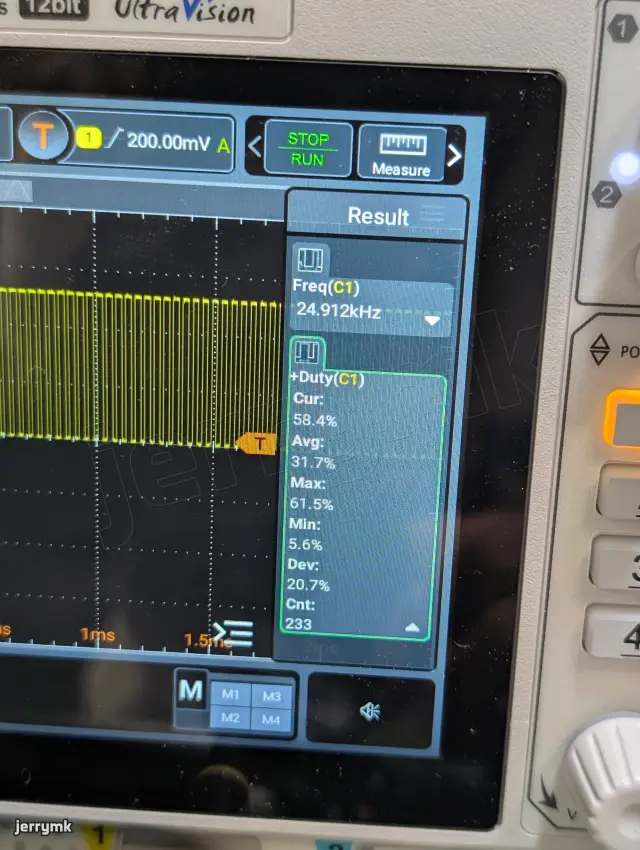

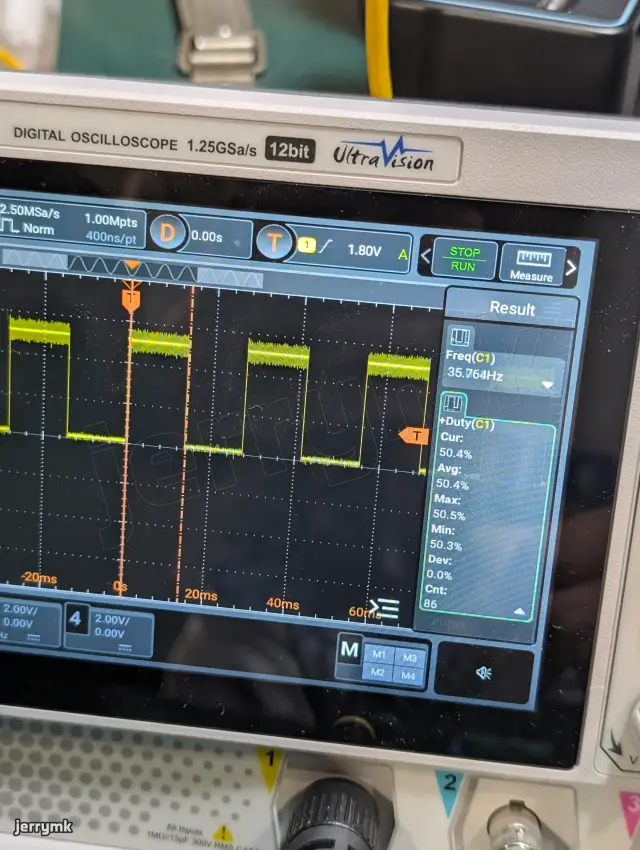

原本的風扇驅動板會偵測風扇轉速，無法單獨控制。預設的風量就很不錯了，且非常靜音。風量雖然感覺很大，但那是所有風都集中在小小的出風口的樣子，大面積吸風是否能有足夠的風量才是關鍵。不過我發現當手堵住風扇時，轉速會慢慢提高（似乎並不是因為阻力降低，而是根據轉速的主動控制，應該是讓這個通用的浴室抽風扇能根據不同安裝時的風管阻力自行調整。用示波器看 PWM 訊號的確是主動控制的，但具體算法和邏輯不得而知。但主要是看 PWM 訊號頻率、電壓、轉速輸出訊號等等啦，好自己控制）

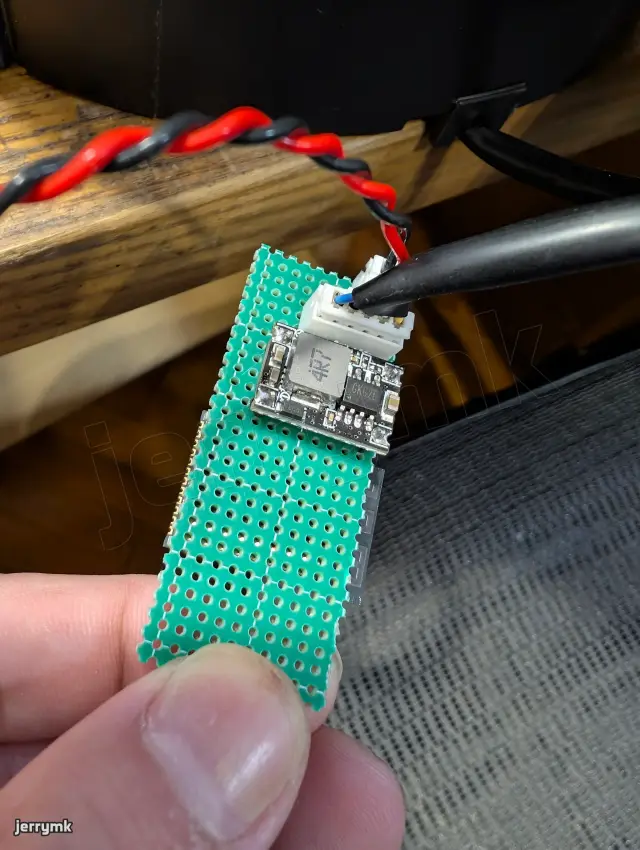

自製驅動板

Threads Post on 2025/11/22 threads.com

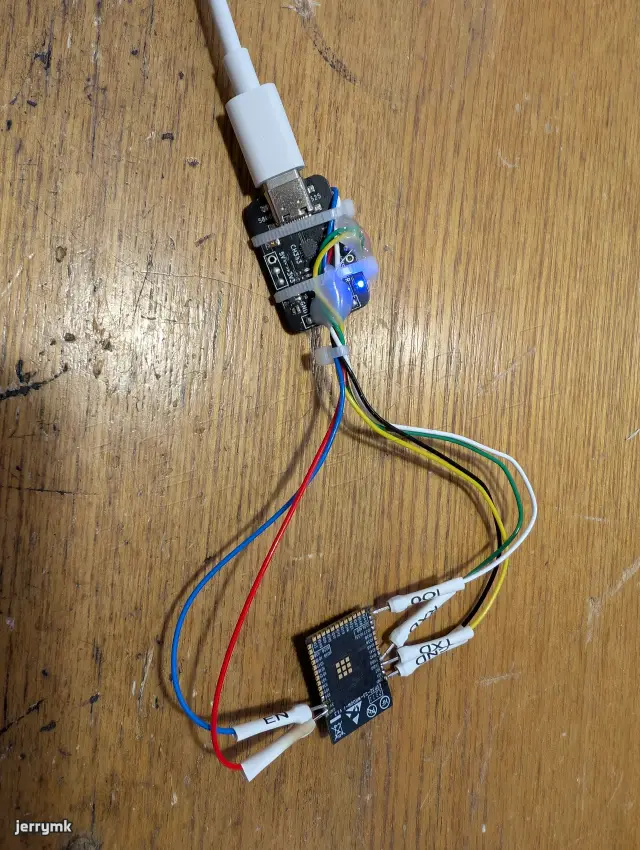

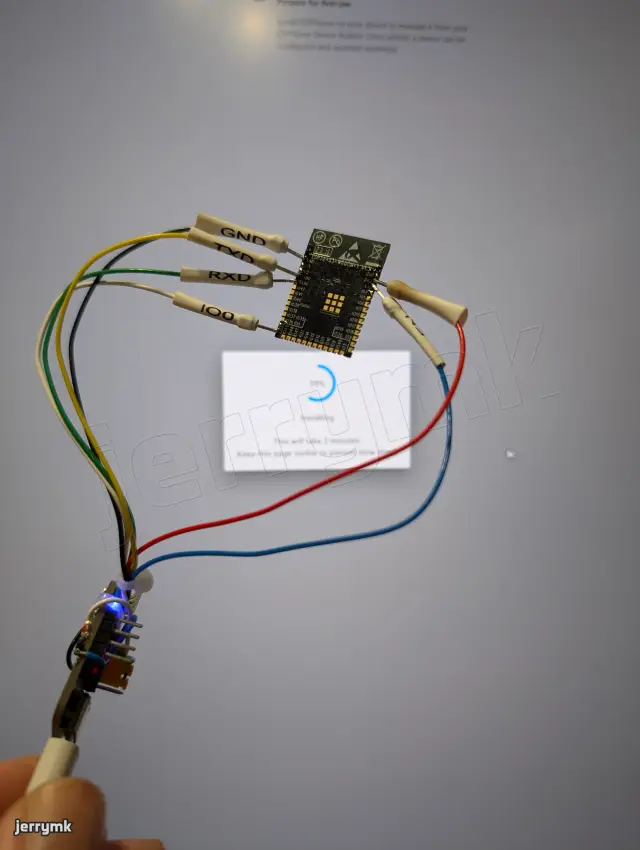

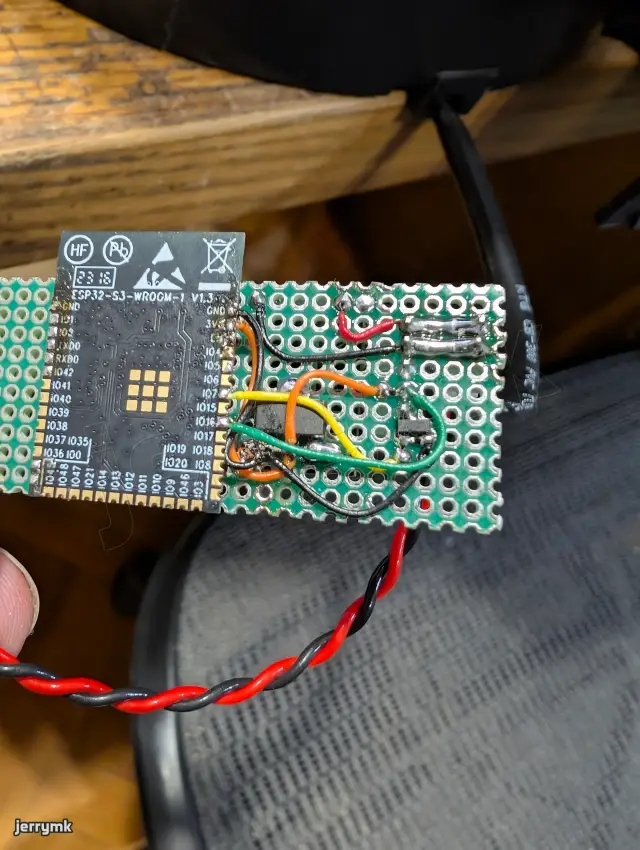

用的是 ESP32 S3 跑 ESPHome，之後還炸了一片，因為我沒拔電源就拔風扇的 JST 接頭，結果不知道是 GND 先斷開還是怎樣，把 GPIO 炸了就算了，ESP32 也無法開機了。

Threads Post on 2025/12/03 熱插拔風扇把ESP32燒了 threads.com

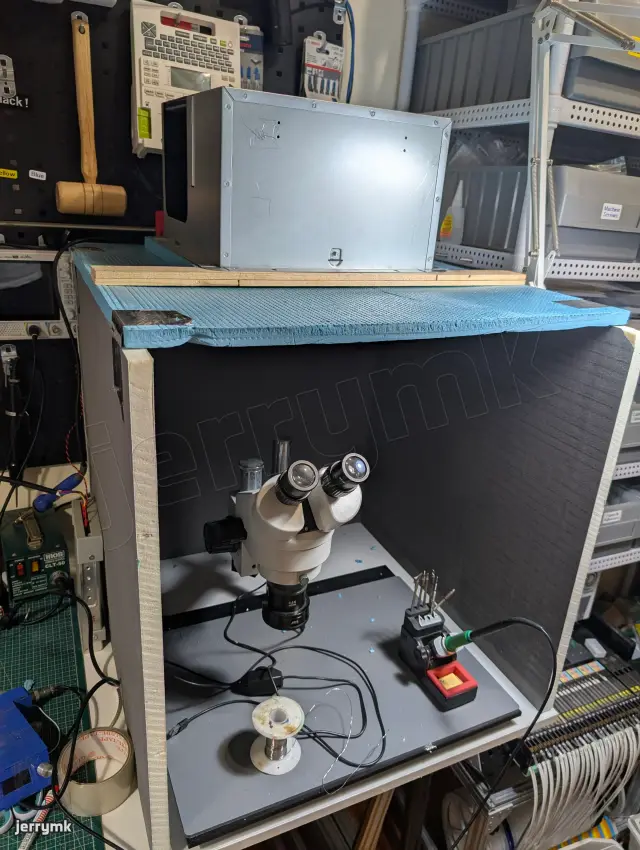

風量測試

等不及測試一下風量到底夠不夠了，用一些泡棉板搭了一個尺寸跟最終差不多的箱子測試一下。

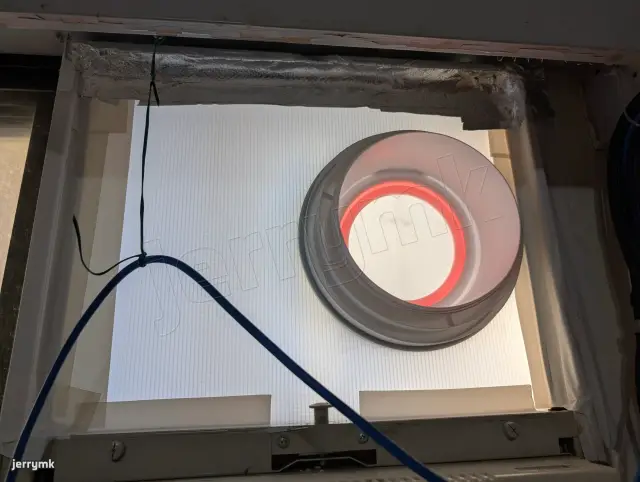

結果效果超級好ㄟ，這好像還是轉速開比較低的樣子。但最後還要裝風管，可能還要裝過濾棉，所以需要的冗餘還不少。後來測試就算僅 1.5m 且 6 吋的風管，還是會減掉大概40%的風量，有點痛。

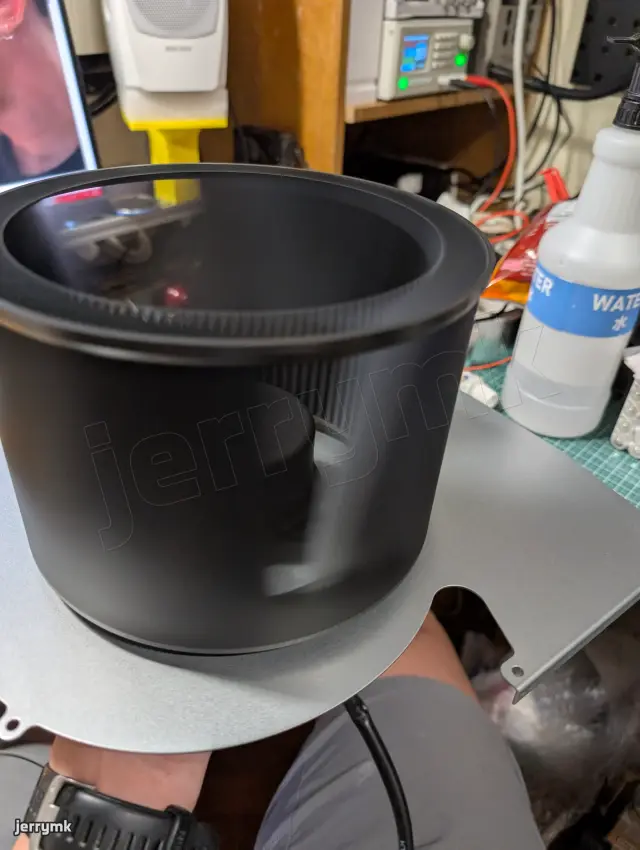

鐵殼的去留

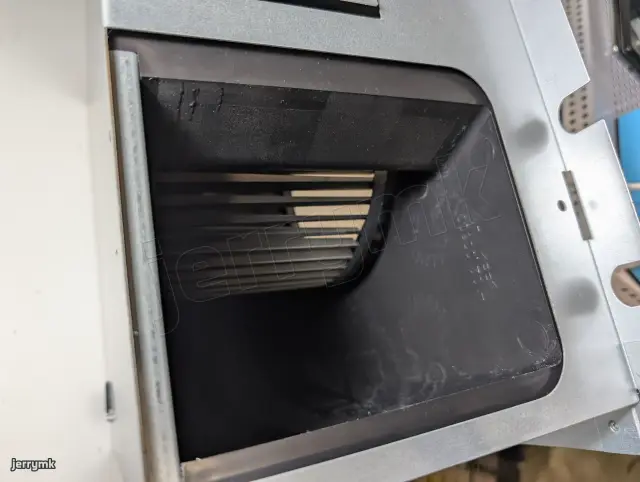

出風口

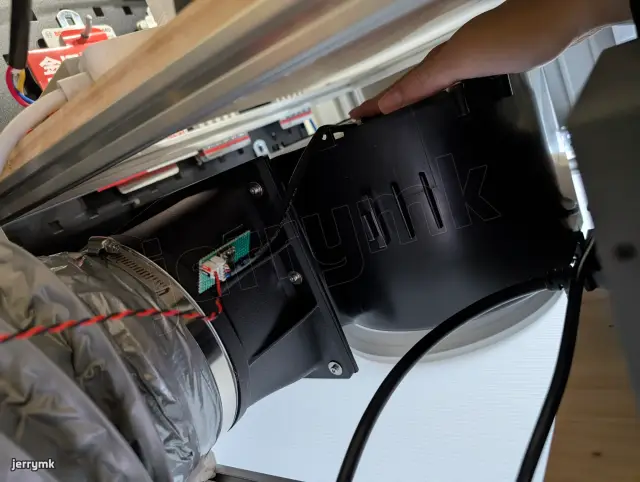

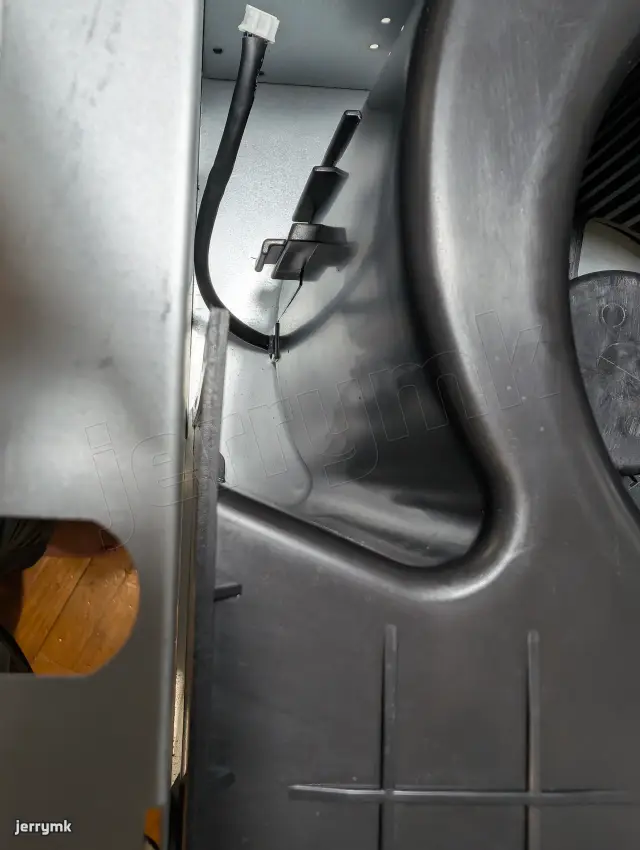

台達的風扇是裝在一個滿重、品質很好的鍍鋅鐵盒裡，讓你方便鎖吊頂。但是因為它只是廁所排風扇，沒有嚴格的氣密要求，因此出風口有很大的間隙。但這若用在噴漆或其他抽有害氣體的用途，那就是很不妥當的。

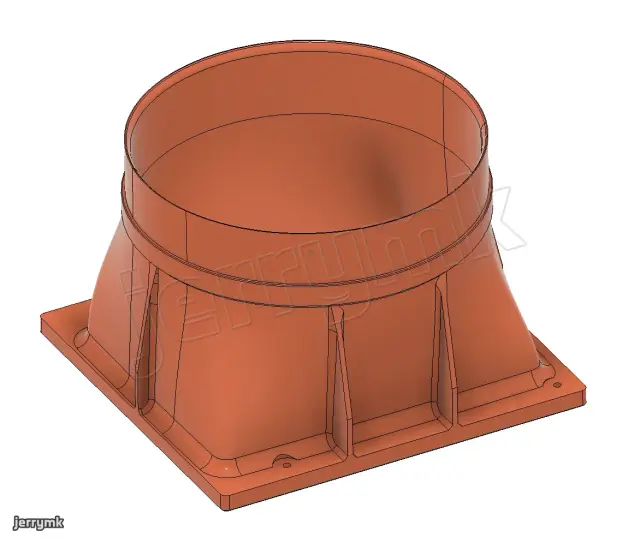

因此解決方案當然是 3D 列印啦。

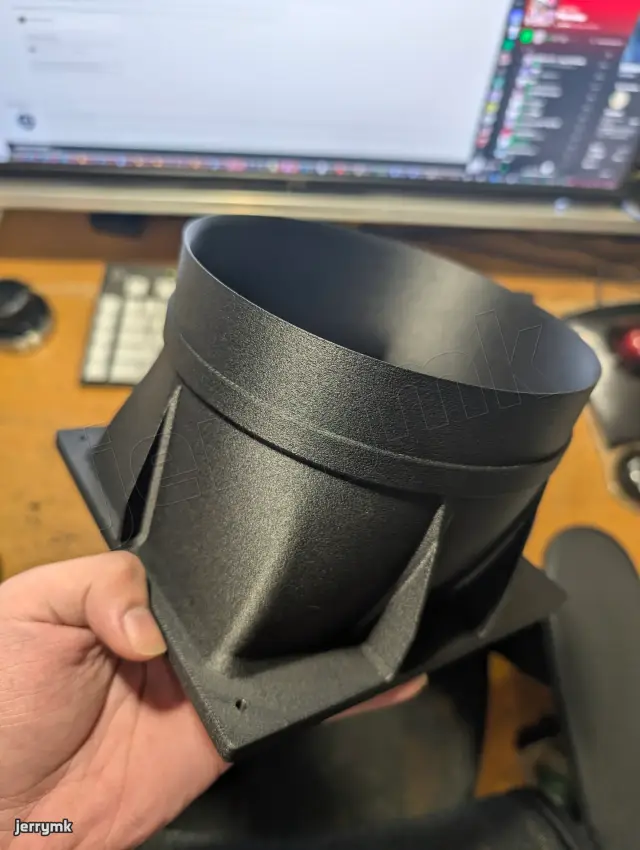

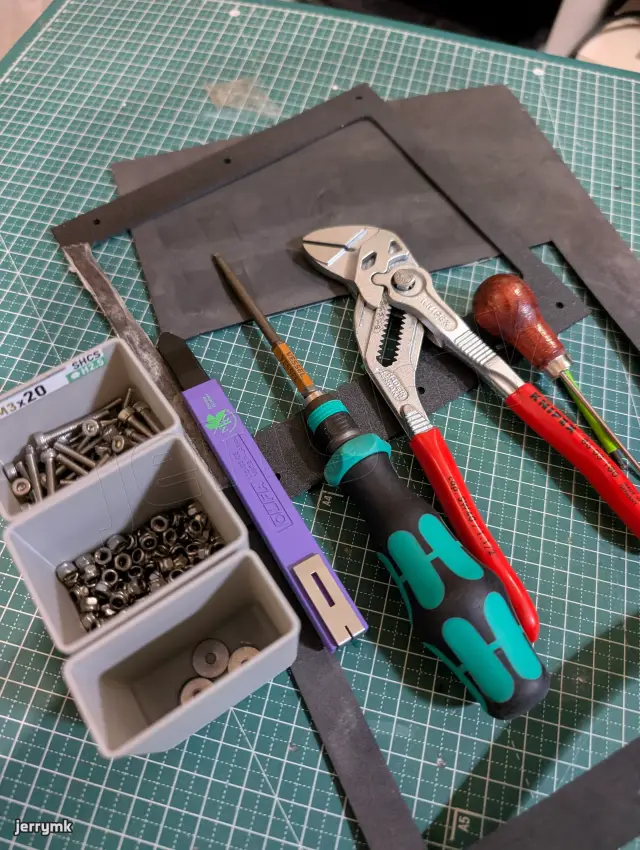

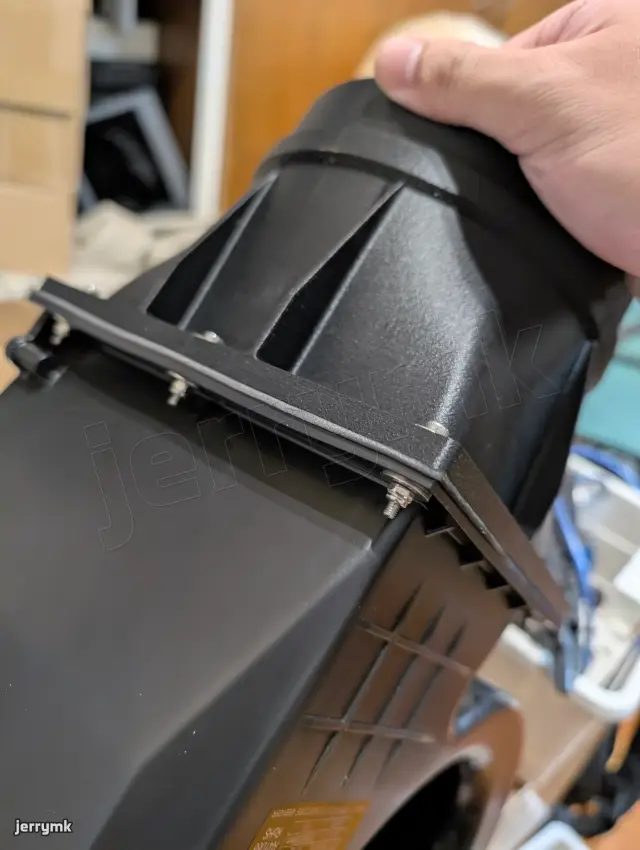

用的是 ABS-GF 材料，列印效果非常好，強度也非常強。是直接鎖螺絲夾緊風扇的法蘭的，並且有切割 EVA 泡棉作為密封。

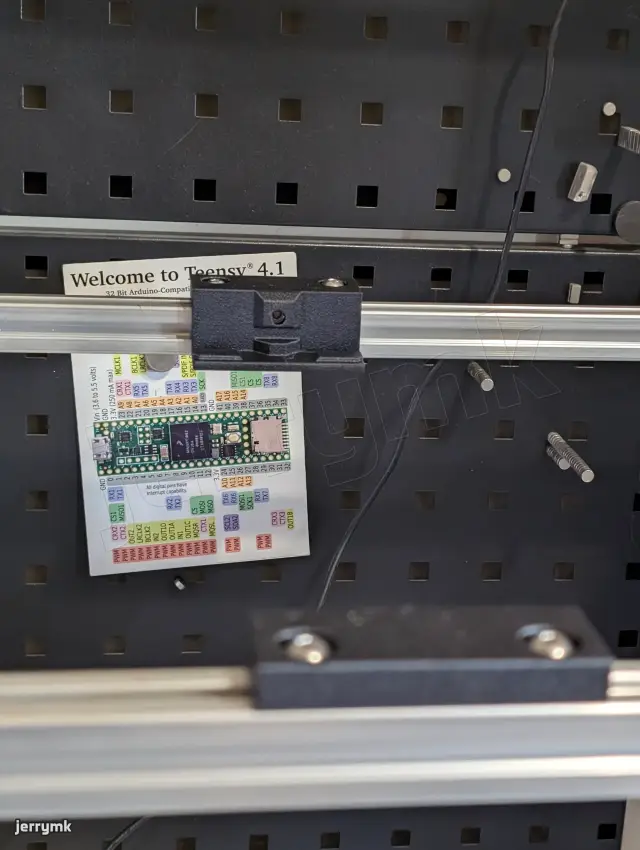

鎖點

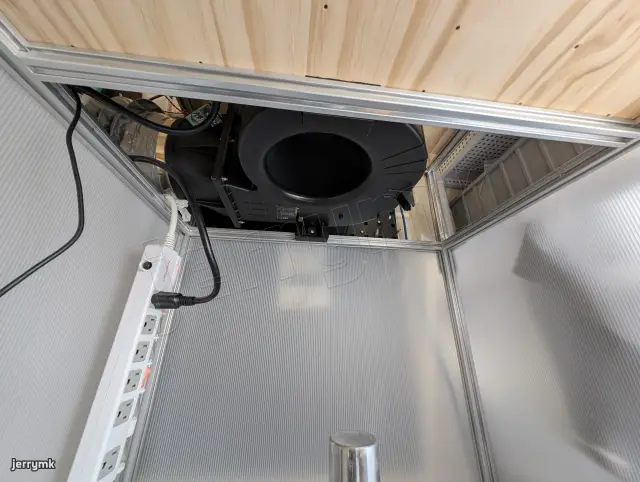

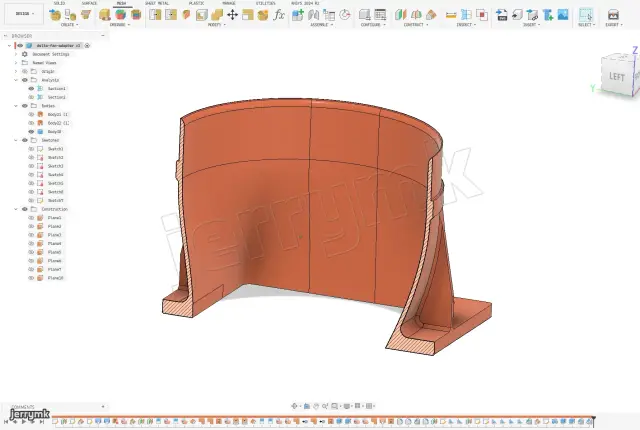

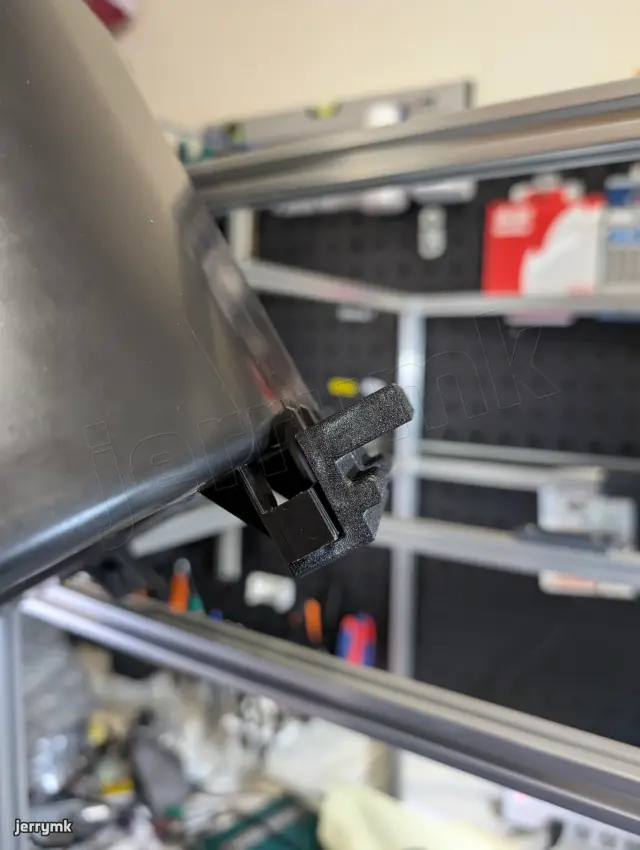

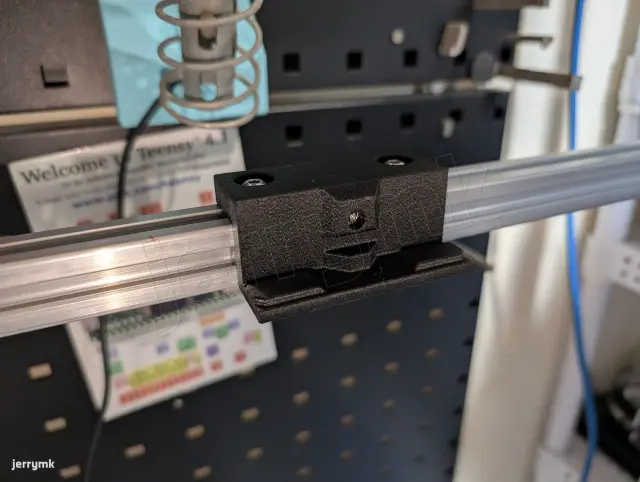

少了鐵殼，要把長得這麼不規則的風扇固定到鋁型材框架上就是個挑戰啦，不過當然，3D 列印能解決問題。

這其實不算什麼很好的設計，但也夠用了。反正確保從下面支撐風扇，且鎖螺絲避免脫落，就可以避免風扇哪天掉下來，這樣就夠了。

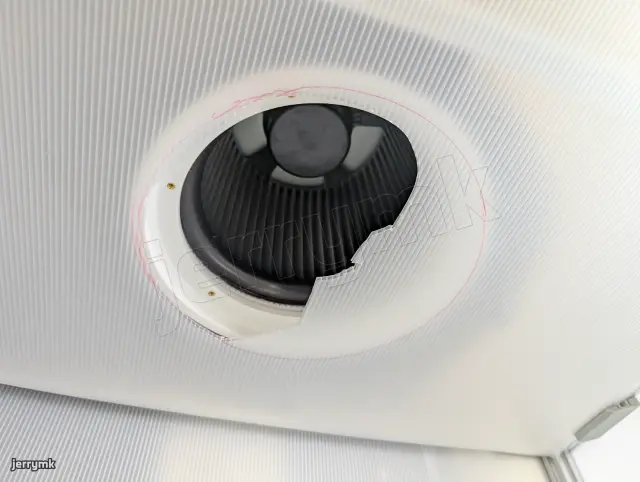

進風口

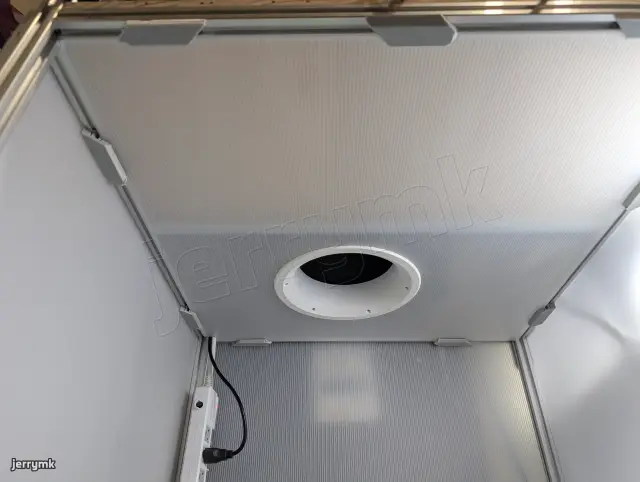

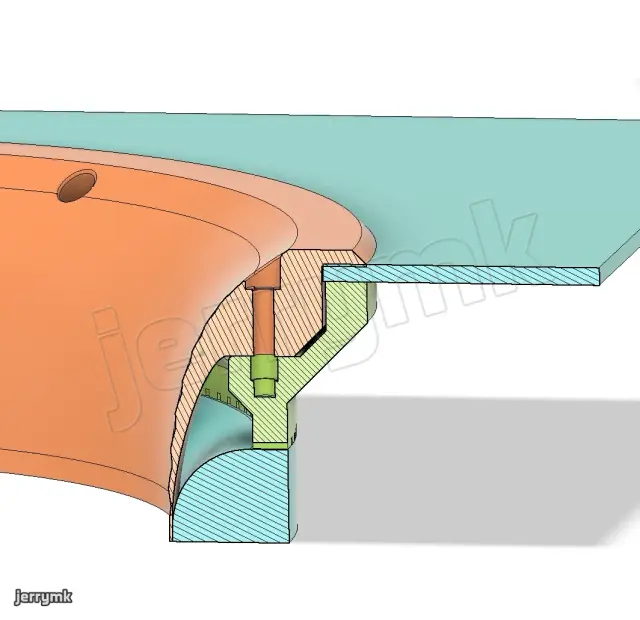

原本一樣是，因為浴室通風需求，進風口沒有特殊設計。其實做抽風箱，進風口漏一點其實也沒差，MadWorks 的甚至整個風扇都在抽風箱裡面。但是為了美觀和最大性能，還是在有限空間和 3D 列印限制內做了一個挺好看的進風口導流板和裝飾圈。

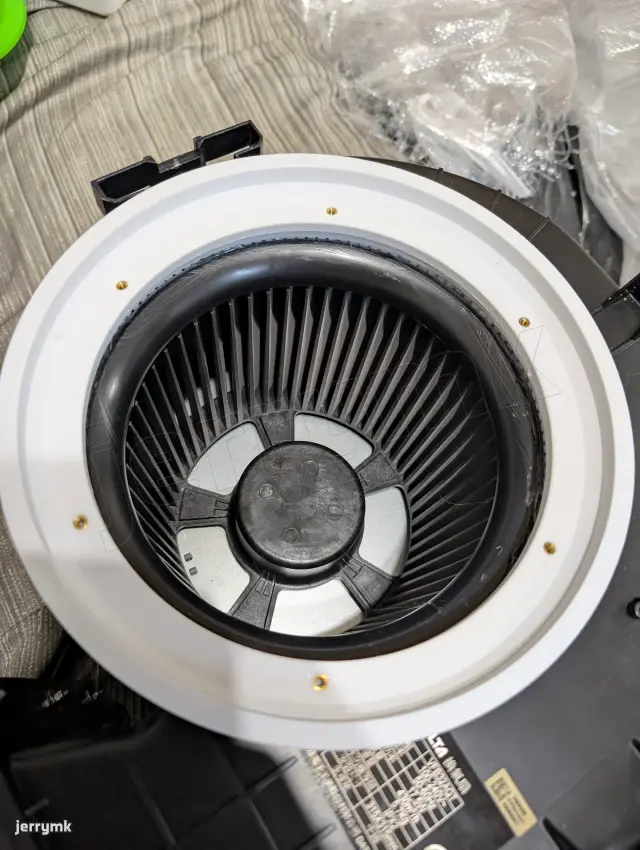

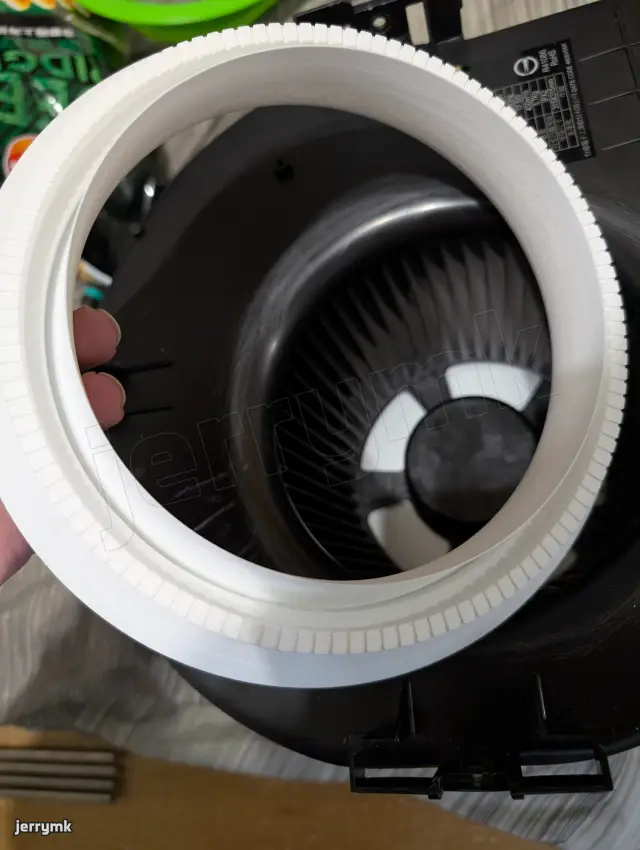

注意到綠色圈圈有一堆溝槽，幫助熱熔膠咬合，而橘色導流板和綠色圈圈都是針對 3D 列印設計的，通通不用支撐，且列印很順利、表面很漂亮。

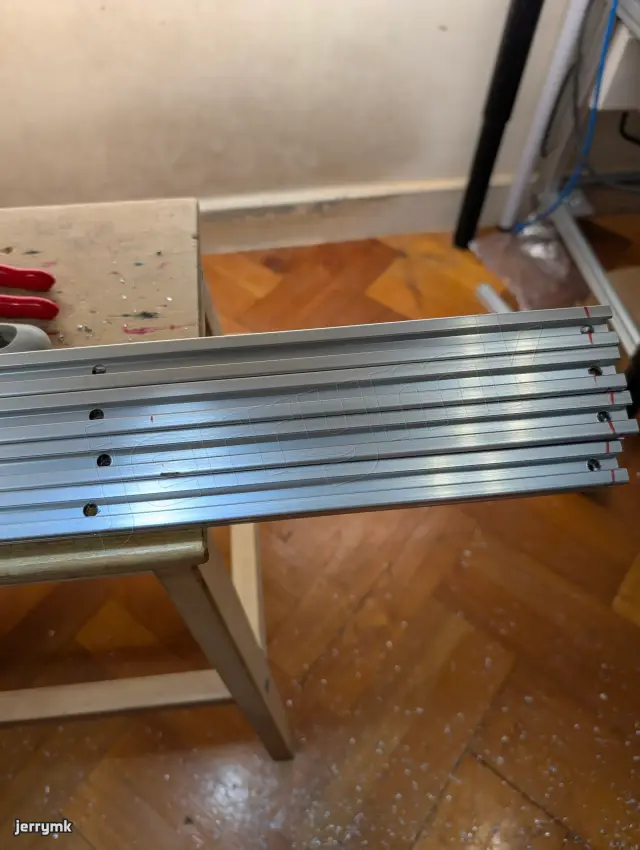

鋁型材框架

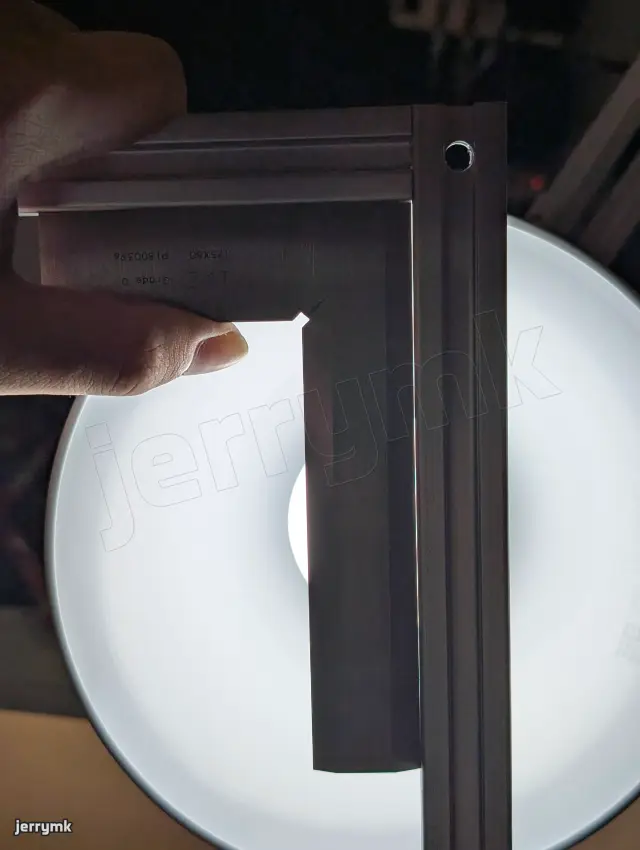

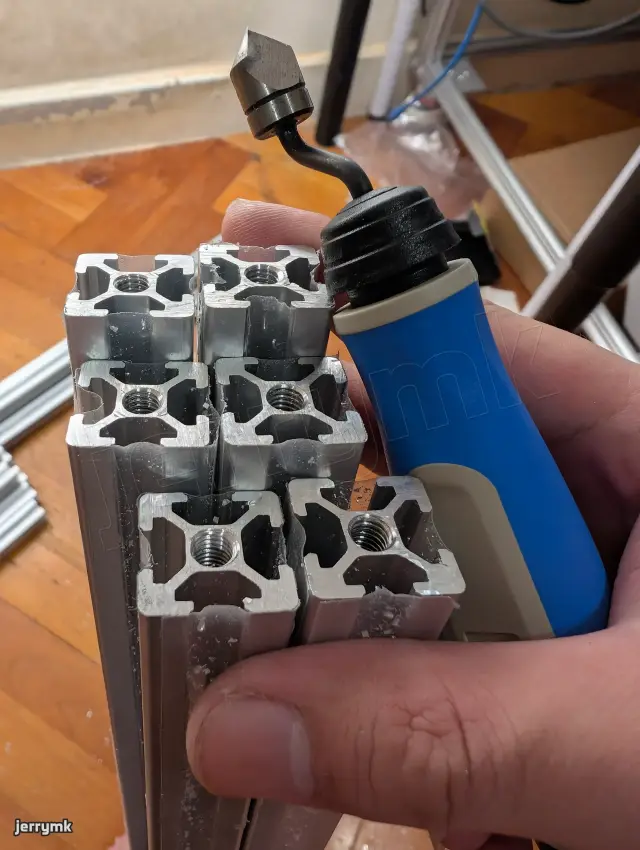

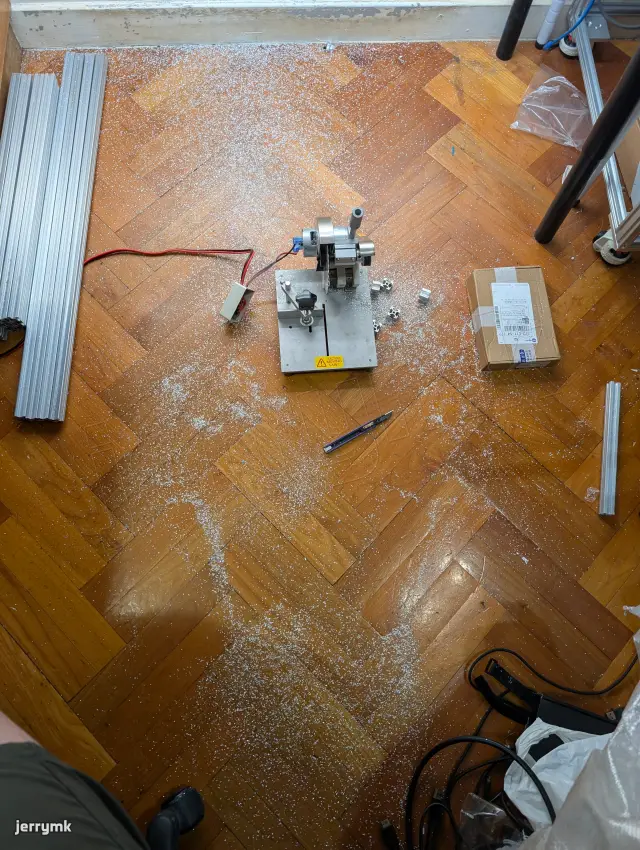

使用小型 5 吋切斷機在家切割，滿足我不喜歡等待，一旦等待太久就可能對專案失去熱情的個性。弄得房間一團亂，但切割品質很夠用了。還有 NOGA 的修邊刀/手持沉頭刀超好用。

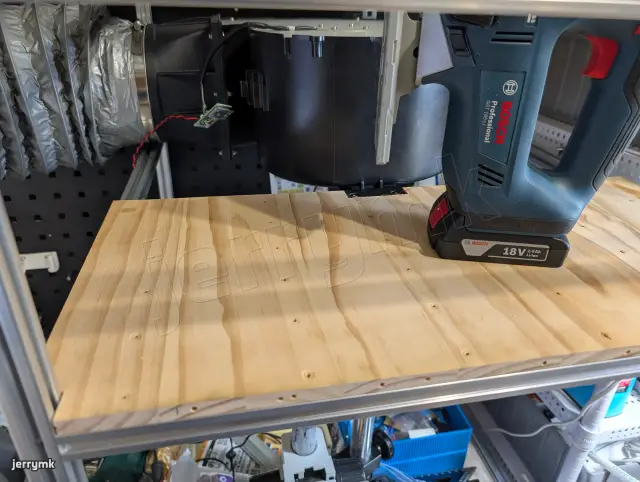

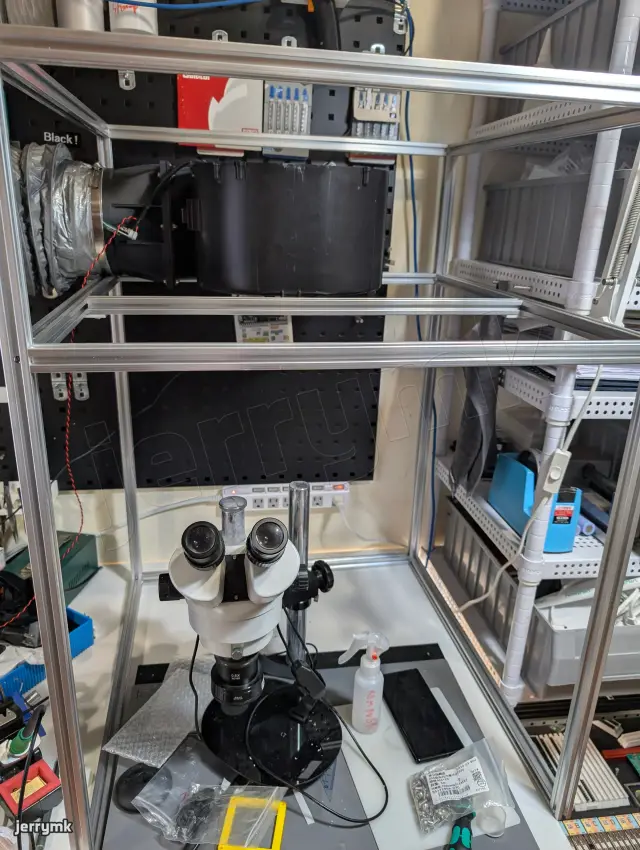

完成（第一階段）

第一階段，完成所有抽風箱核心功能，於 2025 年 12 月 14 日完成。

完成（第二階段）

第二階段，完成照明、內部 USB 供電（供顯微鏡使用）等等、風量顯示和控制面板。
截至 2026 年 5 月 7 日，仍完全未開始，從 2025 年 12 月 14 日以來就沒有碰過了。但遲早會做的！

成本

為了這個專案是有買了別的東西，比如過濾棉、風速計、LED 燈條、各種密封膠/膠條，但還沒用上就不算了

心得

非常後悔沒有早一點做，不過早一點的我可能沒辦法做得這麼完美吧。很高興我一路就這樣保持熱情的完成了（撇開待完成的一些燈啊控制面板之類的）。

用這個焊東西實在是太爽了，除非頭不小心靠得太近，否則完全沒有味道，而這還是在超靜音轉速下。我沒有噴那麼多漆，但用起來也是非常方便，反正就是啥都不用擔心 噴就對了。其實是有一點迴風的問題，但我用水性的漆所以不算是太嚴重，但之後噴多一點的話可能還是要處理一下防迴風。

幫房間通風換氣也是超棒的功能。我平常門都是關著的，氣流有限，常常房間就變得超熱，就算開窗也沒有風 沒有辦法換外面的涼爽空氣進來；或是二氧化碳濃度過高，而這些都可以靠打開換氣扇噴漆箱解決。之前要抽外面的風還要在那邊架電風扇，現在只要打開開關，涼爽的風就從窗戶進來了。或是 24h 開啟慢速換氣。

有一個缺點，就是當屋內有貓咪拉屎或是有其他異味，開抽風扇的時候就會把味道從門縫帶進房間裡…

在房間使用酒精、異丙醇、洗板水等有機溶劑時，也可以直接在抽風箱裡面做，把味道全部排掉。以前完全沒辦法想的在房間裡用整缸異丙醇或洗板水和超音波清洗機洗東西，現在可以輕鬆安全地做了。

還有有時候買了什麼產品有比較嚴重的異味，比如之前買的動漫桌墊有很重的橡膠味，或是買了一大堆雙面膠有臭味，都可以丟到我好大的抽風箱的最後面讓它抽個幾天，也不影響其他作業。

總之，在房間裡面有一個抽風箱，好處超級多，強烈推薦。

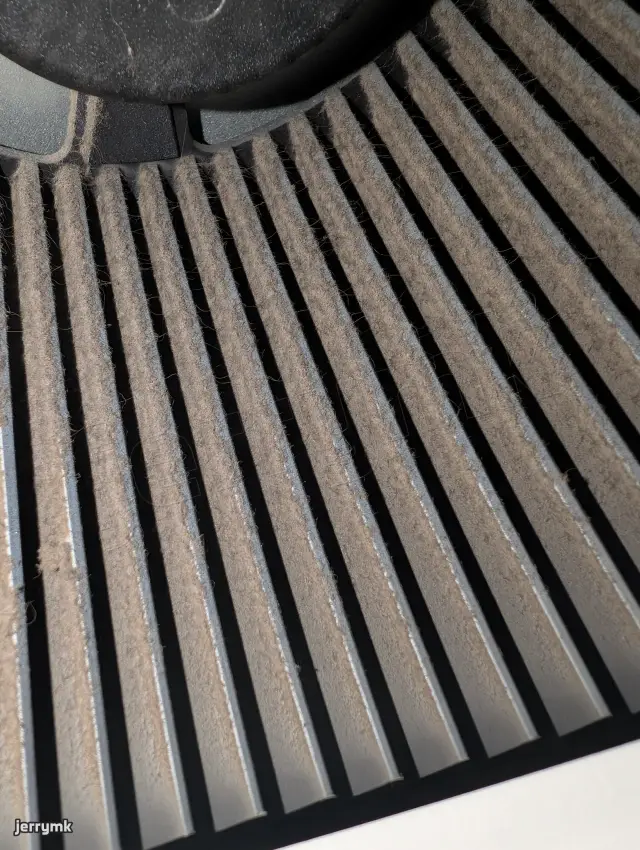

五個月 check in

（2026/05/07）

我是不是還是弄個初效過濾棉？但這需要先把大台的 3D 列印機組好…
